Manteltermoelement med oisolerade anslutningstrådar

För mätning av höga temperaturer i applikationer med låga flöden. Givaren är gjord av flexibel mantelkabel, vilket gör den möjligt att forma för att passa i trånga installationsutrymmen. Den tunna diametern gör även givaren lämplig för applikationer som kräver snabba svarstider.

Givaren är konstruerad med oisolerade fria ledare för installation i applikationer där kopplingsplintar redan finns. För diameter a 3 mm måste ledarna hanteras mycket varsamt för att inte brytas. TCA-M10 finns tillgänglig med mätelement typ J, typ K eller typ N, enkel* eller dubbel, enligt IEC 60584 klass 1. Mätpunkten kan beställas som isolerad** eller jordad.

* Enkel är standard
** Isolerad är standard

Teknisk specifikation

Teknisk Specifikation

Mätelement Termoelement
Processtemperatur +1250°C
Processanslutning Instick
Skyddsficka Utan
Material ASIS 310 / 1.4841, Inconel 600/ 2.4816, Pyrosil

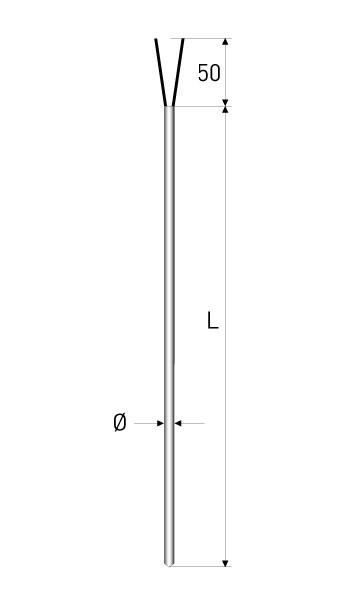

Diameter 1 mm, 1.5 mm, 3 mm, 4.5 mm, 6 mm
Form På Skyddsficka Utan
Lagersortiment Ja

Dokument

Lagersortiment

Beställningskoder

Beställningskod Instickslängd Diameter Material
4003856501 500 mm Ø6 mm 2.4816
4003856502 1000 mm Ø6 mm 2.4816
